XCVU13P-2FLGA2577I ヴァルテックス超スケール+ FPGAチップ 3780000 ロジック要素 32.75 Gb/s データレート 576 I/O

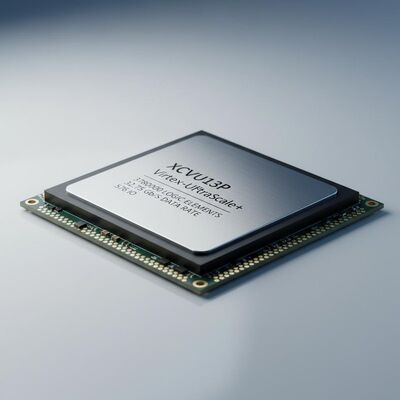

大画像 : XCVU13P-2FLGA2577I ヴァルテックス超スケール+ FPGAチップ 3780000 ロジック要素 32.75 Gb/s データレート 576 I/O

商品の詳細:

起源の場所:	CN
ブランド名:	Original Factory
証明:	Lead free / RoHS Compliant
モデル番号:	XCVU13P-2FLGA2577I

お支払配送条件:

最小注文数量:	10
価格:	Contact for Sample
パッケージの詳細:	FCBGA-2577
受渡し時間:	5～8営業日
支払条件:	T/T、L/C、ウェスタンユニオン

連絡先

XCVU13P-2FLGA2577I ヴァルテックス超スケール+ FPGAチップ 3780000 ロジック要素 32.75 Gb/s データレート 576 I/O

記述

部品番号:	XCVU13P-2FLGA2577I	論理素子の数:	3780000LE
適応性がある論理モジュール-施し:	216000ALM	埋め込まれた記憶:	94.5メガビット
I/O数:	576 I/O	データレート:	32.75 Gb/s
ハイライト:	3780000 ロジック要素 FPGAチップ , 32.75 Gb/s データレート Virtex UltraScale+ , 576 I/O フィールドプログラマブルゲートアレイ

XCVU13P-2FLGA2577I フィールドプログラム可能なゲート配列

XCVU13P-2FLGA2577Iは,Virtex UltraScale+TMシリーズ内の高性能フィールドプログラム可能なゲート配列 (FPGA) で,先進的な16nm FinFETと3D ICスタッキング技術を使用しています.極端な帯域幅と計算能力を必要とするアプリケーションのために設計されたこのFPGAはハイパースケールデータセンター,5G通信,AI加速,レーダー信号処理に最適です

製品仕様

仕様	詳細
シリーズ	ヴァルテックス® ウルトラスケール+TM
LAB/CLBの数	216,000
論理要素/セルの数	3,780,000
RAM ビットの総数	514,867,200
I/O の数	448
電圧供給	0.825V ~ 0.876V
マウントタイプ	表面マウント
動作温度	-40°C~100°C (TJ)
パッケージ/ケース	2577-BBGA,FCBGA
供給者のデバイスパッケージ	2577-FCBGA (52.5×52.5)

主要な特徴

プログラム可能な論理リソース (PL)

システムロジックセル:3780,000
アダプティブ・ロジック・モジュール (ALM) 216000
フリップフラップ: 1728,000
検索テーブル (LUT): 864000
DSP スライス: 12,288 (18*18倍数,48ビット蓄積,浮点点操作をサポート)

オン・チップメモリ

ブロックRAM (BRAM): 1,710Kb (95*18Kb)
UltraRAM: 453,504 Kb (合計約455 Mb)

I/O 能力

最大ユーザー I/O: 448
1.2Vから3.3Vレベル,LVDS,DDRなどに対応する.

高速シリアルインターフェース (GTYトランシーバー)

トランシーバー数: 128 GTY 高速シリアルトランシーバー
シングルチャネルレート:32.75 Gb/s (NRZ); 選択モードで58 Gb/s PAM4をサポート
サポートされるプロトコル: PCIe Gen3/4, 100G/400G イーサネット,インターレイケン, 100G CPRI, JESD204B/Cなど.
統合ハードコア:PCIe Gen3 x16ハードコアコントローラ,100Gイーサネット MACハードコア

申請

データセンター:AI/ML推論加速,ネットワーク機能仮想化 (NFV),ストレージコントローラ
5G通信:大規模なMIMO,ベースバンド処理,フロントホール/バックホールインターフェース
高性能コンピューティング (HPC):信号処理,レーダー/電子戦争,科学コンピューティング
試験と測定:高速データ収集,リアルタイム信号分析
