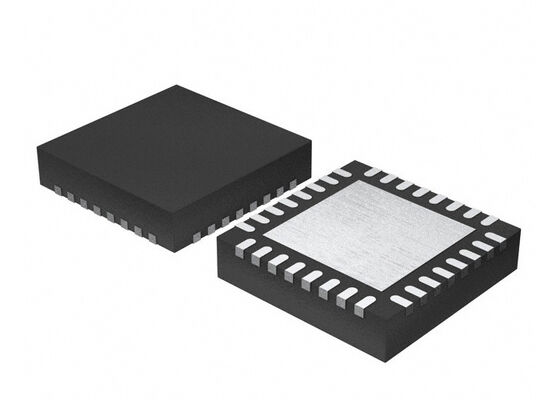

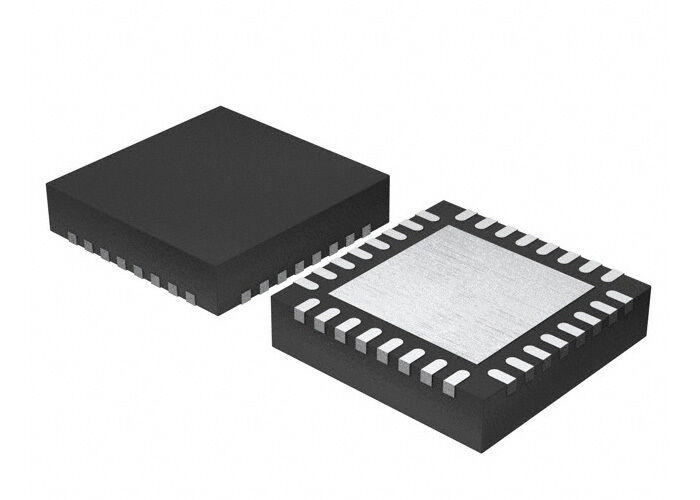

STPM34TR 統合回路チップ 高精度単相計測IC QFN-32

STPM34TR 統合回路チップ 高精度単相計測IC QFN-32

STPM34TRの製品説明
STPM34TR単相計測ICは,ローゴフスキーコイル,電流トランスフォーマー,またはシャント電流センサーこれらの装置は,瞬時に電圧と電流の波形を提供し,電圧と電流,アクティブ,反応性,そして表面的な電力とエネルギーのRMS値を計算します.STPM34TR混合信号ICは,アナログとデジタルセクションで構成される.アナログセクションは,最大2つのプログラム可能な低騒音低オフセット増幅器と最大4つの2番目の順序の24ビットシグマ-デルタADCで構成されています.2つの帯間電圧参照装置,独立温度補償デジタルセクションはデジタルフィルタリングステージ,ハードワイヤ付きDSP,入力へのDFE,シリアル通信インターフェース (UARTまたはSPI) から構成される.これらの完全に構成可能で,すべての現在のダイナミック範囲全体で単一のポイントで高速なデジタルシステム校正を可能にします.

STPM34TRの仕様

STPM34TRの特徴
アクティブパワー精度:
< 0.1% 誤差 5000: 1 ダイナミック範囲
< 0.5% の誤差 10000: 1 つの動的範囲
ACワットメーターの標準要求 EN 50470-x,IEC 62053-2x,ANSI12.2xの 50-60 Hz を超える
反応電力の精度:
< 0.1% の誤差 2000: 1 動的範囲
二重モードの表面エネルギー計算
瞬間の電源と平均電源
RMS と瞬時の電圧と電流
低電圧と高電圧の検出 (低電圧と高電圧) と監視
超流の検出と監視
プログラム可能なCRC多項式検証のUARTとSPIシリアルインターフェース
プログラム可能なLEDと中断出力
4つの独立した24ビット2階のシグマデルタADC
2つのプログラム可能な増幅ヘリコプター 安定低ノイズと低オフセットアンプ
帯域幅3.6kHzで -3dB
Vcc電源範囲 3.3 V ± 10%
供給電流 Icc 4.3 mA (STPM32)
入力クロック周波数 16 MHz,Xtalまたは外部源
双重精密電圧基準: 1.18 V 独立プログラム可能な TC, 30 ppm/°C tip.
内部低落レギュレーター 3V (典型)
QFN パッケージ
動作温度: -40 °Cから +105 °C

STPM34TRの応用
産業用
エネルギー生産と流通
住宅,建物,都市自動化
計測
