商品の詳細:
|
| 部品番号: | IRFB7730PBF | Vds - ドレイン・ソース間耐圧: | 75V |
|---|---|---|---|
| Id - 連続ドレイン電流: | 195A | RDS ON - ドレイン・ソース間抵抗: | 2.6mOhms |
| Qg - ゲートチャージ: | 271nC | Pd - 消費電力: | 375 W |

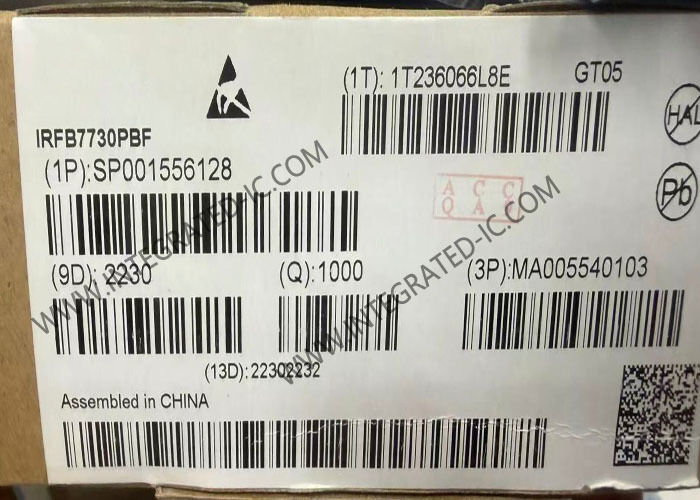

IRFB7730PBF 統合回路チップ 75V 195A ストロングIRFET NチャネルMOSFETトランジスタ
IRFB7730PBFの製品説明
IRFB7730PBFは,StrongIRFETTMシリーズのNチャンネル増強モードの電源MOSFETで,特に低抵抗,高電流,低周波 (<100 kHz) の高信頼性アプリケーション.
IRFB7730PBFの仕様
|
シリーズ
|
HEXFET®
|
|
パッケージ
|
トューブ
|
|
部品のステータス
|
アクティブ
|
|
FETタイプ
|
Nチャンネル
|
|
テクノロジー
|
MOSFET (金属酸化物)
|
|
流出電圧から源電圧 (Vdss)
|
75V
|
|
電流 - 連続流出 (Id) @ 25°C
|
195A (Tc)
|
|
駆動電圧 (最大Rdsオン,最小Rdsオン)
|
6V,10V
|
|
Rdsオン (最大) @ Id, Vgs
|
2.6mOhm @ 100A, 10V
|
|
Vgs(th) (最大) @ Id
|
3.7V @ 250μA
|
|
ゲートチャージ (Qg) (最大) @ Vgs
|
407 nC @ 10 V
|
|
Vgs (最大)
|
±20V
|
|
入力容量 (Ciss) (最大) @ Vds
|
13660 pF @ 25 V
|
|
電力消耗 (最大)
|
375W (Tc)
|
|
動作温度
|
-55°C~175°C (TJ)
|
|
マウントタイプ
|
穴を抜ける
|
|
供給者のデバイスパッケージ
|
TO-220AB
|
|
パッケージ/ケース
|
TO-220-3
|
IRFB7730PBFの利点
ゲート,雪崩,ダイナミック dV/dt 頑丈性の改善
完全に特徴づけられた容量と雪崩SOA
強化されたボディダイオード dV/dt と dI/dt 能力
10Vのゲートドライブ電圧 (正常レベルと呼ばれる) に最適化
シリコンは,<100 kHzのスイッチングアプリケーションに最適化されている
前世代のシリコンと比べて柔らかいボディダイオード
業界標準の透孔電源パッケージ
高電流の持ち運び能力のパッケージ (最大195A,ダイサイズに依存する)
波溶接可能
IRFB7730PBFの応用
ブラッシュされたモーター駆動装置
BLDCモーター駆動アプリケーション
バッテリー駆動回路
ハーフブリッジとフルブリッジトポロジー
シンクロン直流器の適用
レゾナントモードの電源
オリエント・スイッチと冗長式電源スイッチ
DC/DCおよびAC/DC変換機
DC/ACインバーター
ストックにある他の電子部品
| 部分番号 | パッケージ |
| TLD5097EP | 14-TSSOP |
| TLD5098EP | 14-TSSOP |
| TLD5099EP | 14-TSSOP |
| TLD5190QU | 48-TQFP |
| TLD1313EL | 14-LSSOP |
| TLD21413EP | 14-TSSOP |
| TLD21313EP | 14-TSSOP |
| TLD11141EP | 14-TSSOP |
| TLD21421EP | 14-TSSOP |
| TLD60981EP | 14-TSSOP |
| TLD700216ES | 24-TSSOP |
| TLD22522EP | 14-TSSOP |
| TLD55012QV | 48-VFQFN |
| TLD55421QU | 48-LQFP |
| AT9919K7-G | 8-WDFN |
| AT9917TS-G | 24-TSSOP |
| AT9932TS-G | 24-TSSOP |
| MAQ3203YM-TRVAO | 8-SOIC |
| MAQ3203YM-VAO | 8-SOIC |
| AT9917TS-GVAO | 24-TSSOP |
| AT9919K7-GVAO | 8-WDFN |
| AT9932TS-GVAO | 24-TSSOP |
| AT9933LG-GVAO | 8-SOIC |
| MCP1643T-I/MSVAO | 8-MSOP |
| PCA9957HNMP | 40VFQFN |
| PCA9685PW | 28TSSOP |
| PCA9952TW | 28TSSOP |
| ASL2500SHNY | 32VFQFN |
| ASL4500SHNY | 32VFQFN |
| ASL3416SHNY | 32VFQFN |
