商品の詳細:
|
| 部品番号: | SCT4013DLLTRDC | ドレイン・ソース間電圧 (Vdss): | 750ボルト |
|---|---|---|---|
| 電流 - 連続ドレイン (Id) @ 25°C: | 120A （Tc） | Rdsオン (最大) @ Id, Vgs: | 16.9mOhm @ 58A、18V |
| ゲートチャージ (Qg) (最大) @ Vgs: | 170 NC @ 18ボルト | 電力散逸（最大）: | 405W |

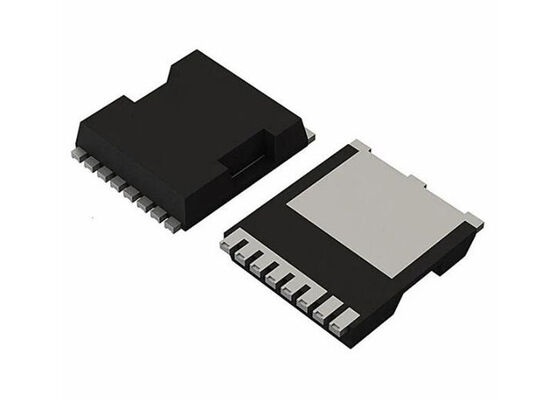

SCT4013DLLTRDC 集積回路チップ SiC MOSFET 750V 120A N チャネル炭化ケイ素パワー MOSFET
SCT4013DLLTRDC は、TOLL (TO-LeadLess) パッケージの 750V、120A、炭化ケイ素 (SiC) MOSFET です。 TOLL パッケージは、コンパクトなフォームファクタで優れた放熱性と大電流機能を提供し、従来の TO-263 パッケージと比較して設置面積を約 26% 削減します。さらに、ゲート抵抗が低いためスイッチング損失が低減され、アプリケーションの消費電力の低減に貢献します。サーバー電源や太陽光発電インバータに加え、薄型設計により最新のスリム電源にも最適です。
| 製品カテゴリー: | SiC MOSFET |
|---|---|
| 取り付けスタイル: | SMD/SMT |
| パッケージ/ケース: | 料金所-9 |
| トランジスタの極性: | Nチャンネル |
| チャンネル数: | 1チャンネル |
| Vds - ドレイン・ソース間降伏電圧: | 750V |
| Id - 連続ドレイン電流: | 120A |
| Vgs th - ゲート・ソース間閾値電圧: | 4.8V |
| Qg - ゲート電荷: | 170nC |
| 最高動作温度: | +175℃ |
| Pd - 消費電力: | 405W |
| チャンネルモード: | 強化 |
| 構成： | シングル |
| 秋の時間: | 17ns |
| 立ち上がり時間: | 32ns |
| テクノロジー： | SiC |
| 一般的なターンオフ遅延時間: | 17ns |
| 典型的なターンオン遅延時間: | 82ns |
