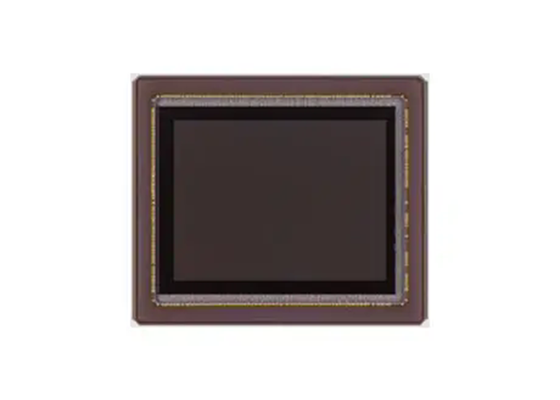

IMX06A-AJ1R-J 50.3 メガピクセルのCMOS画像センサー,バックライトされたスタックされたCMOSとクアッドベイヤーコーディング

IMX06A-AJ1R-Jは、対角16.384mm（タイプ1/0.98）5030万画素CMOSアクティブピクセル型積層型イメージセンサーで、正方画素配列を採用しています。ソニーの裏面照射型積層型CMOSイメージセンサー技術を採用し、列並列A/D変換回路による高速撮像を実現し、従来のCMOSイメージセンサーと比較して高感度かつ低ノイズな画像を実現します。 R、G、B色素原色モザイクフィルターを採用し、アナログ2.9V/1.8V、デジタル0.83V、入出力インターフェース1.8Vまたは1.2Vの4電源で動作するため、低消費電力を実現しています。

• イメージサイズ：対角16.384mm（タイプ1/0.98）
• 有効画素数：8192(H)×6144(V) 5033万画素
• ユニットセルサイズ：1.60μm(H)×1.60μm(V)
• パッケージ：234ピンLGA 23.0mm(H)×20.0mm(V)

• 裏面照射型積層型CMOSイメージセンサー
• クアッドベイヤーコーディングカラーフィルター配列
• デュアルPD（フォトダイオード）
• 高フレームレート
• C-PHY バージョン: フル解像度 (ベイヤー)@30 フレーム/秒
• D-PHY バージョン: フル解像度 (ベイヤー)@15 フレーム/秒
• 高い信号対雑音比 (SNR)
• 内蔵の 2D 動的欠陥ピクセル補正 (DPC)
• 内蔵温度センサー
• RAW10、RAW12、RAW14の出力ビデオフォーマット
• QBCリモザイク機能
• ピクセル制御およびデータ出力インターフェイス用の独立したクロック生成のための 2 つの PLL
• CSI-2シリアルデータ出力
• MIPI D-PHY 2 レーン / 4 レーン、最大4.5 Gbps/レーン、D-PHY 仕様バージョン 2.1 準拠
• MIPI C-PHY 2/3 トリオ、最大。 6.0 Gsps/トリオ、C-PHY 仕様バージョン 2.0 準拠
• 2線シリアル通信（I2C「ファーストモード」、「ファーストモードプラス」、I3Cをサポート）
• デュアルコンバージョンゲインHDR（DCG-HDR）機能：4×2隣接画素ビニング DCG-HDR
• クアッドベイヤーコーディング HDR (QBC HDR) 機能: Diagonal Binning QBC HDR
• ユーザー用の 4.0 kbit の OTP ROM
