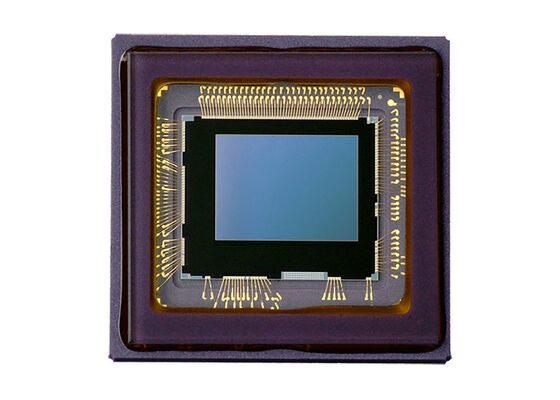

IMX570PLR-C CMOS イメージ センサ,スクエア ピクセルとバックライトデザイン,TOF カメラ,最大フレームレート 56fps

IMX570PLR-Cは,切角4.0mm (型1/4.5) 640×480の完全統合ToF (飛行時間) カメラセンサーで,ジェスチャー認識,アクティブコントロール,そして現実の世界での獲得FA/セキュリティアプリケーションのために特別に設計されたこのセンサーは,パルスIR光源と使用すると相関データを返します.640×480の解像度で深さと信頼度画像の抽出を可能にする.

センサーにはインテグレート照明コントローラがあり,SPIインターフェイスで構成および制御することができます. アナログ2.7V,デジタル1.2V,インターフェイス1で動作します.8V トリプル電源低消費電力

• 画像サイズ:横切りに4.0mm (タイプ1/4.5)
• ピクセル総数: 648 (H) × 516 (V) 約0.334Mピクセル
• 効果的なピクセル数: 648 (H) × 488 (V) 約0.316 Mピクセル
• 活性ピクセル数: 640 (H) × 480 (V) 約0.307Mピクセル
• 単体細胞サイズ:5.0 μm (H) × 5.0 μm (V)
• 基材:シリコン
• パッケージ:76ピン LGA 9.50 mm (H) × 8.70 mm (V)

• バックライト付きの飛行時間画像センサー
• 高信号/ノイズ比 (SNR)
• 1/4.5型 オプティカル・タイム・オブ・フライトセンサー (光学面3.2 × 2.4 mm2)
• 5 × 5 μm2 ピクセル
• 640 × 480 飛行時間のピクセル
• フル解像度 @max56フレーム/秒 (4フェーズ/フレーム)
• ピクセルバインディング読み込み機能
• 独立転覆と反射
• CSI-2 シリアルデータ出力 (MIPI 2 レーン,レーンあたり 1440 Mbps,D-PHY 仕様 1.2 に準拠)
• I2Cシリアル通信 (I2C"Fast-mode"/"Fast-mode Plus"をサポート)
• SPI マスター 周辺設定
• 解調周波数 120 MHz まで
• シャッター機能が組み込まれている
• ユーザー向けOTPの 192ビット
• 内蔵温度センサー
