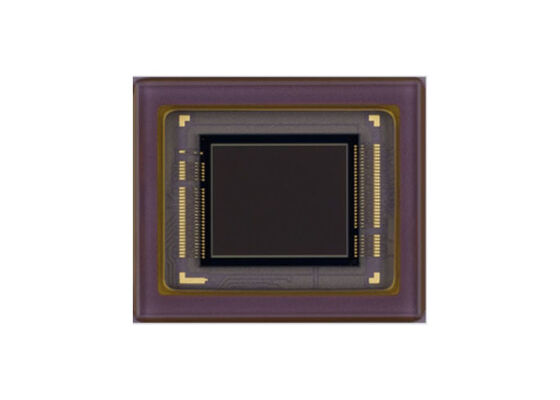

IMX678-AAQR1 CMOS画像センサー 横向 8.86mm サイズ 8.40 M 効果的なピクセルと低消費電力

IMX678-AAQR1は、有効画素数840万画素、正方画素配列の対角8.86mm(Type1/1.8)CMOSアクティブピクセル型固体撮像素子です。このチップはアナログ 3.3 V、デジタル 1.1 V、インターフェース 1.8 V の 3 電源で動作し、低消費電力が特徴です。 R・G・B原色モザイクフィルターの採用により、高感度、低暗電流、無スミアを実現。このチップは、可変の電荷蓄積時間を備えた電子シャッターを備えています。

• イメージサイズ：対角8.86mm（タイプ1/1.8） 840万画素、全画素
• 総画素数：約3856(H)×2200(V) 848万画素
• 有効画素数：約3856(H)×2180(V) 840万画素
• 有効画素数：約3856(H)×2176(V) 839万画素
• 推奨記録画素数：約3840(H)×2160(V) 829万画素
• ユニットセルサイズ：2.0μm(H)×2.0μm(V)
• オプティカルブラック：水平（H）方向：前0ピクセル、後0ピクセル。垂直（V）方向：前20ピクセル、後0ピクセル
• パッケージ: 132ピンLGA

• CMOSアクティブピクセル型ドット
• タイミング調整回路、H/Vドライバー、シリアル通信回路を内蔵
• 入力周波数：13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125MHz / 72MHz / 74.25MHz
• 推奨記録画素数：約3840(H)×2160(V) 829万画素
• 読み出しモード：全画素スキャンモード、水平/垂直2/2ラインビニングモード、ウィンドウクロップモード
• 水平/垂直方向 - 正転/反転読み出しモード
• 読み出し速度：全画素スキャンモードの最大フレームレート：12ビット：60フレーム/秒、10ビット：72フレーム/秒
• ハイダイナミックレンジ（HDR）機能：デジタルオーバーラップHDR、クリアHDR
• センサー同期機能
• 可変速シャッター機能（解像度1H単位）
• CDS/PGA機能：0dB～30dB：アナログゲイン30dB（ステップピッチ0.3dB） 30.3dB～72dB：アナログゲイン30dB＋デジタルゲイン0.3dB～42dB（ステップピッチ0.3dB）
• サポートI/O：CSI-2シリアルデータ出力（2 Lane / 4 Lane / 8Lane / 4Lane × 2ch）
• RAW10/RAW12出力
• 両面無反射コーティングガラス

防犯カメラ
