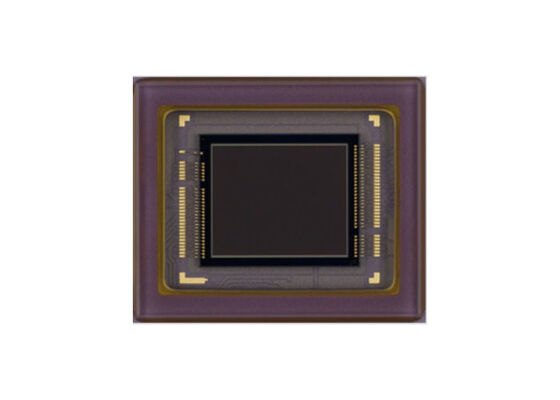

IMX832-AQR 対角6.45mm正方画素配列、有効画素数212万画素のカラーカメラ用CMOSイメージセンサー

IMX832-AQRは、対角6.45mm（1/2.8型）正方画素配列、有効画素数212万画素のCMOSアクティブピクセル型固体撮像素子です。このチップはアナログ 3.3 V、デジタル 1.1 V、インターフェース 1.8 V の 3 電源で動作し、低消費電力が特徴です。 R・G・B原色モザイクフィルターの採用により、高感度、低暗電流、無スミアを実現。このチップは、可変の電荷蓄積時間を備えた電子シャッターを備えています。

• 像サイズ：対角6.45mm（1型/2.8型）約213万画素、全画素
• 総画素数：約1936(H)×1120(V) 216万画素
• 有効画素数：約1936(H)×1100(V) 212万画素
• 有効画素数：約1936(H)×1096(V) 212万画素
• 推奨記録画素数：約1920(H)×1080(V) 207万画素
• ユニットセルサイズ：2.9μm(H)×2.9μm(V)
• オプティカルブラック：水平（H）方向：前0ピクセル、後0ピクセル。垂直（V）方向：前20ピクセル、後0ピクセル
• ダミー: 水平 (H) 方向: 前 0 ピクセル、後ろ 0 ピクセル。垂直（V）方向：前0ピクセル、後0ピクセル
• パッケージ: 114ピンLGA

• CMOSアクティブピクセル型ドット
• タイミング調整回路、H/Vドライバー、シリアル通信回路を内蔵
• 入力周波数：24MHz / 27MHz / 37.125MHz / 72MHz / 74.25MHz
• 推奨記録画素数：約1920(H)×1080(V) 207万画素
• 読み出しモード：全画素スキャンモード、水平/垂直2/2ラインビニングモード、ウィンドウクロッピングモード
• 水平/垂直方向 - 正転/反転読み出しモード
• 読み出し速度：全画素スキャンモードの最大フレームレート：12ビット：60フレーム/秒、10ビット：90フレーム/秒
• ハイダイナミックレンジ（HDR）機能：デジタルオーバーラップHDR、クリアHDR
• センサー同期機能
• 可変速シャッター機能（解像度1H単位）
• 10ビット/12ビットA/Dコンバータ
• CDS/PGA機能：0dB～30dB：アナログゲイン30dB（ステップピッチ0.3dB）、 30.3dB～72dB：アナログゲイン30dB＋デジタルゲイン0.3dB～42dB（ステップピッチ0.3dB）
• サポート I/O: CSI-2 シリアルデータ出力 (2 レーン / 4 レーン) RAW10 / RAW12 出力

防犯カメラ
