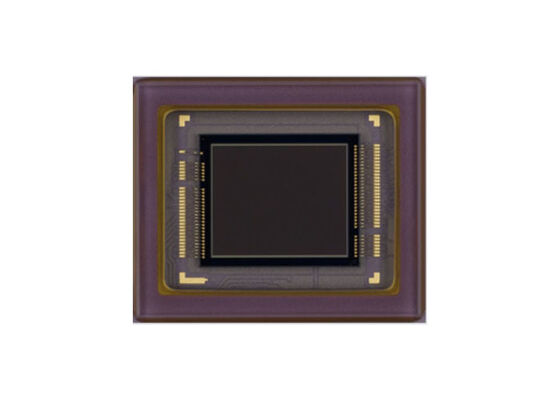

IMX678-AAMR1 CMOS画像センサー 8.86mm 単色カメラ用の平方ピクセル配列付き直角固体状態画像センサー

IMX678-AAMR1は,斜面8.86mm (タイプ1/1.8) CMOSアクティブピクセル型固体状態画像センサーで,平方ピクセル配列と8.40M有効ピクセルを有する.このチップは,アナログ3.3Vで動作する.デジタル 1.1Vとインターフェース 1.8Vの三重電源で,低消費電力を備えています. 高い感度,低ダーク電流,スムージーなし,電子シャッターと可変充電統合時間.

• 画像サイズ:横切りに8.86mm (タイプ1/1.8) 約8.40Mピクセル,すべてのピクセル
• ピクセル総数: 3856 (H) × 2200 (V) 約 8.48 M ピクセル
• 効果的なピクセル数: 3856 (H) × 2180 (V) 約8.40 Mピクセル
• 活性ピクセル数: 3856 (H) × 2176 (V) 約8.39Mピクセル
• 推奨記録ピクセル数: 3840 (H) × 2160 (V) 約8.29 Mピクセル
• 単体セルサイズ:2.0 μm (H) ×2.0 μm (V)
• オプティカルブラック:水平 (H) 方向:前0ピクセル,後ろ0ピクセル;垂直 (V) 方向:前20ピクセル,後ろ0ピクセル
• パッケージ: 132ピン LGA

• CMOSアクティブピクセル型ドット
• 組み込みタイム調整回路,H/Vドライバー,シリアル通信回路
• 入力周波数: 13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125MHz / 72MHz / 74.25MHz
• 推奨記録ピクセル数: 3840 (H) × 2160 (V) 約8.29Mピクセル
• 読み取りモード: 全ピクセルスキャンモード,水平/垂直 2/2-ラインバインングモード, ウィンドウカットモード
• 横/垂直方向 - 通常/逆読み取りモード
• 読み出速:全ピクセルスキャンモードでの最大フレーム速さ:12ビット: 60フレーム/秒,10ビット: 72フレーム/秒
• 高ダイナミックレンジ (HDR) 機能:デジタル重複 HDR,クリア HDR
• シナクロニゼーションセンサーの機能
• 変速シャッター機能 (解像度1H単位)
• CDS/PGA機能: 0 dBから30 dB: アナログ増幅30 dB (ステップピッチ0.3 dB), 30.3 dBから72 dB: アナログ増幅30 dB + デジタル増幅0.3 dBから42 dB (ステップピッチ0.3 dB)
• I/Oをサポート: CSI-2シリアルデータ出力 (2 Lane / 4 Lane / 8Lane / 4Lane × 2ch)
• RAW10 / RAW12出力
• 蓋のガラスのARコーティング (両面)

監視カメラ
