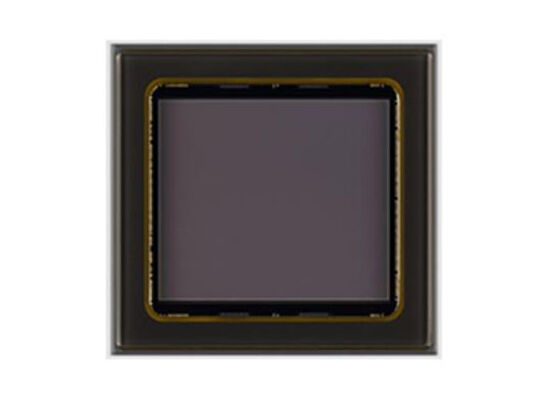

IMX535-AAQJ CMOS画像センサー 横向 14.0mm サイズ 12.41M 効果ピクセルとグローバルシャッター機能

IMX535-AAQJは、対角14.0mm（Type1/1.1）の正方画素配列、有効画素数1,241万画素のCMOSアクティブピクセル型固体撮像素子です。このチップは、可変電荷蓄積時間のグローバル シャッターを備えており、アナログ 3.3 V、2.9 V、デジタル 1.1 V、およびインターフェイス 1.8 V の 4 重電源で動作します。高感度、低暗電流特性を実現します。

• イメージサイズ：対角14.0mm（タイプ1/1.1）、約14.0mm 1241万画素全画素
• 総画素数：4128(H)×3072(V)、約30万画素1268万画素
• 有効画素数：4128(H)×3008(V)、約3008(V) 1241万画素
• 有効画素数：4128(H)×3008(V)、約4128(H)×3008(V) 1241万画素
• 推奨記録画素数：4096(H)×3000(V)、約4096(H)×3000(V) 1228万画素、全画素
• ユニットセルサイズ: 2.74 μm (H) x 2.74 μm (V)
• オプティカルブラック：水平（H）方向：前0ピクセル、後0ピクセル。垂直（V）方向：前64ピクセル、後0ピクセル
• パッケージ: 230 ピン LGA、20.0 mm (H) x 16.8 mm (V)

• CMOSアクティブピクセル型ドット
• タイミング調整回路、HVドライバー、シリアル通信回路を内蔵
• グローバルシャッター機能
• 入力周波数 37.125MHz/74.25MHz/54MHz
• 推奨記録画素数：約4096(H)×3000(V) 1228万画素
• 読み出しモード: 全ピクセルスキャンモード、垂直/水平 1/2 サブサンプリングモード、2x 2FD ビニングモード、ROI モード、垂直/水平 - 通常/反転読み出しモード
• 全ピクセルスキャンモードの最大フレームレート: 8 ビット 184.6 フレーム/秒、10 ビット 183.9 フレーム/秒、12 ビット 120.9 フレーム/秒
• 露光期間のモニター出力とプログラム可能なパルス出力によるパルス出力機能
• 8ビット/10ビット/12ビットA/Dコンバータ
• 0 dB ～ 24 dB のアナログ ゲイン (0.1 dB ステップ) と 24.1 dB ～ 48 dB のゲインの組み合わせによる CDS/PGA 機能
• I/Oインターフェース：SLVS（4ch/8ch切替）出力、SLVS-EC（1Lane/2Lane/4Lane/8Lane）出力
• 推奨レンズF値：2.8以上（至近側）

FAカメラ、ITSカメラ
