商品の詳細:
|
| 部品番号: | XDPP1100-Q040 | 通信インターフェイス: | I2C、PMBUS、UART |
|---|---|---|---|
| DPWM解像度: | 78.125ps | I-ADC: | 2 |
| メモリ: | 80kB ROM、32kB RAM、64kB OTP | PWM周波数の最大値: | 2MHz |

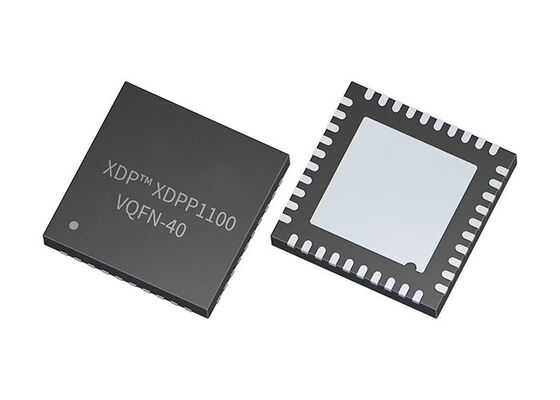

XDPP1100-Q040 集積回路チップ XDP™ 絶縁型 DC-DC 電源アプリケーション用 PMBus 搭載デジタル電源コントローラ
XDPP1100-Q040 集積回路チップ XDP™ 絶縁型 DC-DC 電源アプリケーション用 PMBus 搭載デジタル電源コントローラ
製品説明
XDPP1100-Q040 は、高度に統合されたプログラム可能な XDP™ デジタル電源コントローラです。このデバイスは、さまざまな DC-DC 電源アプリケーションに高度な電源制御ソリューションを提供し、さまざまな絶縁型および非絶縁型トポロジをサポートします。独自のアーキテクチャには、絶縁型 DC-DC コンバータの性能を強化し、外部コンポーネントを削減し、ファームウェア開発の労力を最小限に抑えるために、最適化された電力処理ブロックが多数含まれています。
このコントローラーは、システム通信、高度な電力変換、監視のための正確なテレメトリと電源管理バス (PMBus 1.3) インターフェイスを提供します。統合された電流検出機能とコンパクトなチップ サイズにより、最大 2 つの完全に独立した電圧ループをサポートしながら、多くの外部コンポーネントを排除してソリューションのサイズを大幅に縮小できます。
高性能 AFE、ステート マシン ベースのデジタル制御ループ、および単一チップに統合されたマイクロコントローラーの組み合わせにより、XDPP1100-Q040 は、最新のハイエンド電源システム向けの、高度に統合され、プログラム可能で、市場投入までの時間を最速にするテクノロジーになります。電力品質と遅延の課題を満たすように設計されており、通信インフラストラクチャ、48V サーバー マザーボード、データセンター、産業用 4.0 アプリケーションに最適です。
仕様
通信インターフェース
I2C、PMBUS、UART
DPWM解像度
78.125ps
GPIO
16
I-ADC
2
メモリ
80kB ROM、32kB RAM、64kB OTP
パッケージ
PG-VQFN-40
PWM周波数の最大値
2MHz
PWM出力
12
供給電圧
3.3V
V-ADC
3
最大電圧ループ数
2
