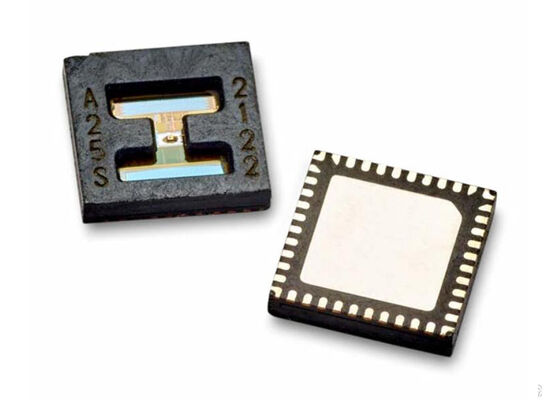

AR25-AS01 25 ビット スマート プログラム可能 反射 絶対 単回転 エンコーダー 集積回路チップ

AR25-AS01 は、スペースに制約のあるアプリケーション向けに設計された小型アブソリュート エンコーダ ASIC です。 AR25 シリーズは、高度な反射型光学エンコーディング理論を利用し、磁気エンコーダの能力を上回る補正アルゴリズムにより高い位置精度を実現します。

• 小型表面実装 QFN パッケージ: 6 mm (L) × 6 mm (W) × 1.05 mm (H)
• ユーザーがプログラム可能な絶対解像度: 15 ビット～25 ビット
• 1 CPR ～ 220 CPR の範囲のユーザープログラム可能なインクリメンタル出力 (ABI) 解像度
• ユーザーがプログラム可能な整流信号 (UVW)、範囲は 1 ～ 32 極ペア
• -40°C ～ 125°C の高温範囲で、ほとんどの産業作業に適しています
• 3.3V および 5V のデュアルモード動作電圧により、ハンドヘルドおよびポータブル デバイスのアプリケーションが可能
• マルチターン統合: EHMT、ギア、またはバッテリーバックアップ
• 光学半径 (ROP) の柔軟性: ブラインド中空またはスルーシャフトのアプリケーション
• ドライバビリティの強さを選択できるプロトコル用の内蔵ライントランシーバー
• ワンクリックで一定速度の自動精度校正
• 選択可能な通信プロトコル：RS485、ESL、SSI 2線、SPI 4線、BiSS-C
• 最大 128 Kb の外部メモリをサポート
• 内蔵温度センサー
• RoHS対応

• ロボットの自動化とエンジニアリング
• ファクトリーオートメーションとドローン
• 医療および歯科用機器および装置
• 高精度のポータブルおよびハンドヘルド機器
• ミニチュアモーター、サーボモーター、リニアアクチュエーター
• スルーシャフトモーター、ギヤモーター、減速機
