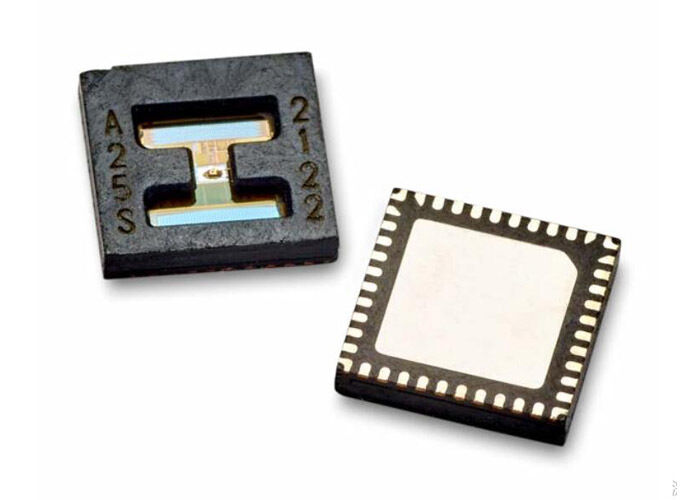

AR25-AS02 標準プロトコルを備えた 25 ビットシングルターンアブソリュートエンコーダ IC

AR25-AS02 は、標準プロトコルを備えた 25 ビット シングルターン アブソリュート エンコーダで、直径 30 mm までのスルーホール ソリューションをサポートします。 15 ビットから 25 ビットのシングルターン絶対出力までのユーザーがプログラム可能な分解能を備えています。

さらに、AR25-AS02 は、構成可能な CPR および極ペアを備えた差動アナログ サイン/コサインまたはデジタル インクリメンタル ABIUVW 信号を提供します。エンコーダには、エンドシステムへの統合を簡素化する最先端の自動キャリブレーション機能が含まれています。

• 小型表面実装 QFN パッケージ: 6 mm (L) × 6 mm (W) × 1.05 mm (H)
• ユーザーがプログラム可能な絶対解像度: 15 ビット～25 ビット
• 1 CPR ～ 220 CPR の範囲のユーザープログラム可能なインクリメンタル出力 (ABI) 解像度
• ユーザーがプログラム可能な整流信号 (UVW)、範囲は 1 ～ 32 極ペア
• -40°C ～ 125°C の高温範囲で、ほとんどの産業作業に適しています
• 3.3V および 5V のデュアルモード動作電圧により、ハンドヘルドおよびポータブル デバイスのアプリケーションが可能
• マルチターン統合: EHMT、ギア、またはバッテリーバックアップ
• 光学半径 (ROP) の柔軟性: ブラインド中空またはスルーシャフトのアプリケーション
• ドライバビリティの強さを選択できるプロトコル用の内蔵ライントランシーバー
• ワンクリックで一定速度の自動精度校正
• 選択可能な通信プロトコル：RS485（2.5/5/10Mb/s）、ESL（2.5/5/10Mb/s）、SSI 2線式（最大10MHz）、SPI 4線式（最大10MHz）、BiSS-C（最大10MHz）
• 最大 128 Kb の外部メモリをサポート
• 内蔵温度センサー

• ロボットの自動化とエンジニアリング
• ファクトリーオートメーションとドローン
• 医療および歯科用機器および装置
• 高精度のポータブルおよびハンドヘルド機器
• ミニチュアモーター、サーボモーター、リニアアクチュエーター
• スルーシャフトモーター、ギヤモーター、減速機
