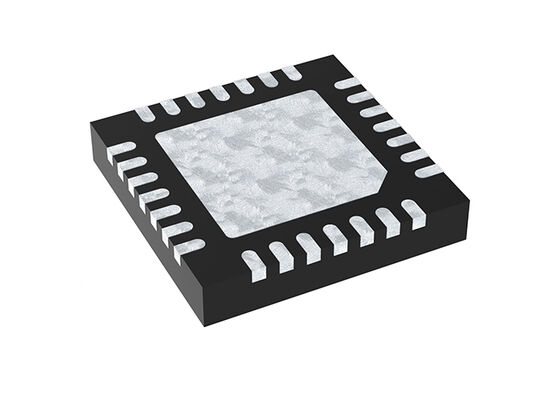

EM9304V01LF28B Bluetooth IC 低消費電力 BT 5.0 Low Energy SOC QFN-28パッケージ

EM9304は,Bluetooth® 5.0の低エネルギー製品に最適化された,小さな低電力集成回路 (IC) です.柔軟なアーキテクチャにより,ASICまたはMCUベースの製品へのコンパニオンICとして動作できます.,または完全なシステム・オン・チップ (SoC) として,カスタムアプリケーションは,一度プログラム可能な (OTP) メモリから実行できます.デジタル周辺機器 (SPI または I2C) は,センサーなどの外部デバイスとインターフェースすることができます.メモリ,ディスプレイ,またはタッチドライバ.

システム・オン・チップ
• エネルギー効率,業界標準,ARC EM4,24MHzで動作する32ビットMCU
• センサー処理用の浮遊点単位
• リンク層とスタックを含む 136kB ROM
• パラメータ,プロファイル,アプリケーションの 128kB OTP - 24MHz実行速度
• 48kBのインストラクション RAMと28kBのデータ RAM
• 4選択可能なデータ保持機能で 8kB または 20kB
• ユニバーサル,睡眠,およびプロトコルタイマー
• I2CとSPIマスターインターフェース
• 最大12GPIO
Bluetooth 5.0 低エネルギー技術
• BT3 管理者 (QD ID 93999)
• ロムでBluetoothスタック (QD ID 84268)
• SPIとUART HCI/ACI輸送層
• 最大8つの同時接続がサポートされます
• PDU の 長さ を 延長し,セキュリティ を 強化 する
セキュリティ機能:
• 真のランダムナンバージェネレーター
• AES-128 ハードウェア暗号化エンジン
• キー・ジェネレーション (ECC-P256)
• ファームウェアを無線で更新する
電力管理システム:
• デジタルステップアップ/ダウン DCDC 操作
• 1.5Vと3.0Vのバッテリーに対応
• スケジューラーとメモリマネージャ
• 低周波RCまたは結晶振動器の時間ベース
3Vの電流消費:
• 3.0mA 典型的なピーク受信電流
• 5.2mA 典型的なピークトランスミッター電流 0.4dBm
• 1.0μA 接続式睡眠モード
• 5nAチップを無効にするモード
RF性能:
• -94dBm Bluetooth低エネルギー受容器の感度 1Mpbsの動作と37バイトのペイロード
• -34〜+6.1dBm 送信機出力範囲
部品の要件:
• 3つのDCキャップ,1つのDCDコイル,1つのフェライトビーズ
• 単端50Ωアンテナピン (バルンなし)
• 48MHz XTAL,32kHz XTAL (オプション)
パッケージと操作範囲:
• QFN-28 (4x4mm),WLCSP25,そして裸型/ウエファー
• 産業用作業温度範囲: -40°Cから+85°C
顧客サポート:
• ハードウェアとソフトウェア開発キット
• FCC/CE認証サポート
• ハードウェア・ソフトウェアサポートフォーラム
