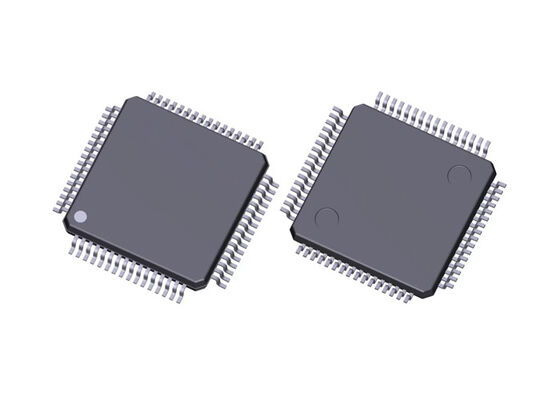

XMC1404-F064X0200 AAマイクロコントローラMCU 48MHz ARMコーテックス-M0と200KBフラッシュ

XMC1404-F064X0200 AA は、ARM® Cortex®-M0 プロセッサ コアをベースとした産業用マイクロコントローラの XMC1000 ファミリに属します。コアおよびペリフェラルのクロック速度が向上した XMC1400 は、XMC1300 と比較して最大 70% のパフォーマンス向上を実現します。モーターおよび電力制御アプリケーション用の専用ペリフェラルに加えて、XMC1400 デバイスは 2 つの CAN ノードを提供し、市場投入までの時間を短縮できる開発環境でサポートされています。

• CPU：ARM Cortex-M0
• 最大周波数: 48 MHz
• CANノード: 2
• デジタル I/O ピン: 55
• フラッシュ：200kバイト
• I/O動作電圧: 5.5 V、1.8 V
• 命令幅: 32/16 ビット
• ADCモジュールの数: 2
• パワーモード: クロックゲーティング可能
• プログラムメモリ：200kバイト
• シリアル I/O インターフェイス: 4
• SRAM (キャッシュを含む): 16 kバイト
• タイミング I/O ピン (PWM、CAPCOM): 25
• タイマー/カウンター:16
• メモリの種類: フラッシュ
• A/D 入力ライン (FADC を含む): 12
• シリアル I/O インターフェイスの種類: I²C、I²S、SPI、UART
• 温度：-40℃～105℃

• 48 MHz コア / 96 MHz ペリフェラル クロック
• 動作範囲 1.8～5.5V、-40～105℃
• 200KB フラッシュ (ECC、キャッシュ)、16KB RAM
• MATH コプロセッサ (DIV、CORDIC)
• 12 ビット ADC、1 Ms/s、14 入力、2x S&H
• 3x アナログ コンパレータ、30ns
• 16 x 16 ビット キャプチャ、比較、PWM タイマー
• 2x ホールセンサー/エンコーダーインターフェイス
• LEDの明るさと色制御（BCCU）
• 4 シリアル チャネル、2x CAN / 32 MO
• リアルタイムクロック、ウォッチドッグ、PRNG
• LQFP-64、10x10 mm²、0.5mmピッチ、56 IO

• 車載バッテリー管理システム (BMS) - 48 V
• 小型電気自動車ソリューション
• EV充電
• 産業オートメーション
• 住宅用エアコン
