商品の詳細:
|
| 部品番号: | IPT60R080G7 | シリーズ: | CoolMOS™ G7 |
|---|---|---|---|
| ドレイン・ソース間電圧 (Vdss): | 600V | 電流 - 連続ドレイン (Id) @ 25°C: | 29A （Tc） |
| Rdsオン (最大) @ Id, Vgs: | 80ミリオーム @ 9.7A、10V | 電力散逸（最大）: | 167W （Tc） |

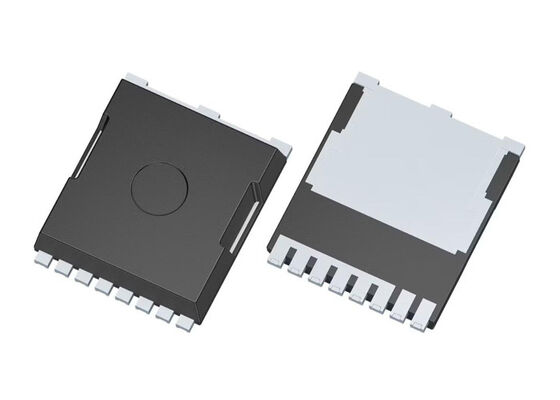

IPT60R080G7は,PG-HSOF-8パッケージの600V CoolMOSTM C7 ゴールドスーパージャンクションパワー MOSFETである.この革新的な CoolMOSTM C7 Gold 超接 MOSFET シリーズ (G7) は,改良された 600V CoolMOSTM C7 Gold 技術の利点を組み合わせています4ピンのケルビン源の能力と,TO-Leadless (TOLL) パッケージの強化された熱特性.これは,高電流ハードスイッチングトポロジーのSMDソリューションを可能にし,3kWまでの電力因子修正 (PFC) や高級LLCアプリケーションを含む共鳴回路.
| パラメータ | 価値 |
|---|---|
| シリーズ | クールMOSTM G7 |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出電圧から源電圧 (Vdss) | 600V |
| 電流 - 連続流出 (Id) @ 25°C | 29A (Tc) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 10V |
| Rdsオン (最大) @ Id, Vgs | 80mΩ @ 9.7A, 10V |
| Vgs(th) (最大) @ Id | 4V @ 490μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 42 nC @ 10 V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 1640 pF @ 400 V |
| 電力消耗 (最大) | 167W (Tc) |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | PG-HSOF-8-2 |
| パッケージ/ケース | 8-パワーSF |
