MA600A 高精度・広帯域・設定可能なデジタル磁気角度センサーIC

MA600Aは、回転軸上の永久磁石（通常は直径方向に着磁された円筒）の絶対角度位置を検出する、高精度・高帯域幅の磁気角度センサーです。統合された高精度トンネル磁気抵抗（TMR）センサーにより、MA600Aは高帯域幅と高精度（INL）を実現し、位置制御やロボット工学に最適なソリューションとなります。

MA600Aは、幅広い磁場強度と取り付け構成（軸端（同軸）および軸側（偏心））をサポートします。オンチップ不揮発性メモリ（NVM）は、基準ゼロ角度位置、ABZ、UVW、パルス幅変調（PWM）設定を含む構成パラメータの保存を提供します。

MA600Aは、動作温度範囲全体で0.6°未満のエラー（INL）を達成するために工場出荷時に校正されています。さらに、32ポイントのユーザー設定可能な補正テーブルを介して、最終的なシステムキャリブレーションが可能です。ユーザーキャリブレーション後の結果のエラー（INL）は0.1°未満になる可能性があります。

MA600Aとの通信は、シリアルペリフェラルインターフェイス（SPI）および同期シリアルインターフェイス（SSI）を介して行うことができます。MA600Aはデイジーチェーン構成をサポートしており、複数のセンサーの連続SPI角度読み出しが可能で、コントローラーデバイスで使用されるI/Oピンの数を最小限に抑えます。MA600Aは、小型のQFN-16（3mmx3mm）パッケージで提供されます。

• 0.6°未満のエラー（INL）
• オンチップ32ポイントルックアップテーブルによるユーザーキャリブレーション後の0.1°未満のエラー（INL）
• 設定可能な12ビットから15ビット絶対角度エンコーダー
• 高帯域幅（例：12.5ビット解像度で12kHz）
• レイテンシなし
• 広範な10mTから100mTの磁場範囲
• デジタル角度読み出しおよびチップ構成用のシリアルペリフェラルインターフェイス（SPI）
• デイジーチェーン構成でのSPI角度読み出しをサポート
• デジタル角度読み出し用の同期シリアルインターフェイス（SSI）
• 設定可能なパルス数/回転（1～4096）を備えたインクリメンタルABZквадратурныйエンコーダーインターフェイス
• インクリメンタルUVWエンコーダー出力
• パルス幅変調（PWM）絶対出力
• マルチターンまたは速度出力オプション
• 3.3V電源
• 7.5mA待機電流（IAVDD + IDVDD）
• -40℃～+125℃の動作温度

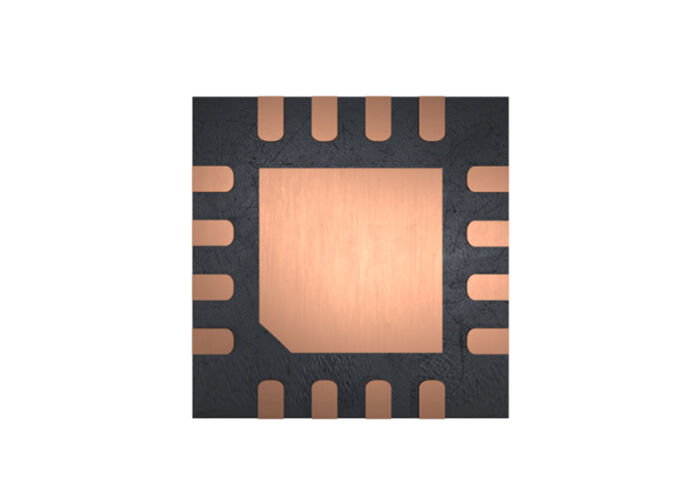

• 小型QFN-16（3mmx3mm）パッケージで提供

• ロボット工学
• マルチターンエンコーダー
• 位置制御
• 速度制御
