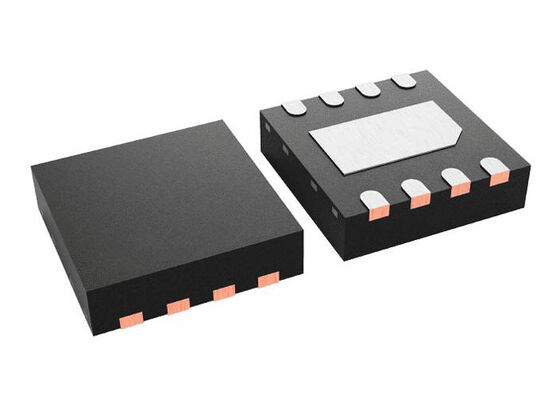

UCC27524DSDR 集積回路チップ 5A 双チャンネル 高速低端ゲートドライバー WSON-8

UCC27524DSDR 集積回路チップ 5A 双チャンネル 高速低端ゲートドライバー WSON-8
UCC27524DSDR 集積回路チップ 5A 双チャンネル 高速低端ゲートドライバー WSON-8

大画像 :  UCC27524DSDR 集積回路チップ 5A 双チャンネル 高速低端ゲートドライバー WSON-8

商品の詳細:
起源の場所: CN
ブランド名: Original Factory
証明: Lead free / RoHS Compliant
モデル番号: UCC27524DSDR
お支払配送条件:
最小注文数量: 10
価格: Contact for Sample
パッケージの詳細: WSON-8
受渡し時間: 5～8営業日
支払条件: T/T、L/C、ウェスタンユニオン
連絡先

UCC27524DSDR 集積回路チップ 5A 双チャンネル 高速低端ゲートドライバー WSON-8

記述
部品番号: UCC27524DSDR 運転された構成: 低側
電圧 - 電源: 4.5V | 18V 現在-ピーク出力（源、流し）: 5A、5A
立ち上がり /上下時間（タイプ）: 7ns、6ns 動作温度: -40°C | 140°C （TJ）
ハイライト:

5A デュアルチャンネルゲートドライバー

,

高速集積回路チップ

,

ローサイドゲートドライバー

UCC27524 集積回路チップ 5A 双チャネル高速低側ゲートドライバー WSON-8
UCC27524の製品概要
UCC27524は,MOSFETおよびIGBT電源スイッチを効果的に動かすことができる2チャネル,高速,低端ゲートドライバーデバイスです.UCC27524は,より堅牢なインプットピンで直接-5Vを処理する能力を追加します.
UCC27524は 逆転式ではない 2つのドライバです the UCC27524 is capable of delivering high-peak current pulses of up to 5A source and 5A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay typically 17ns.
テクニカル仕様についてUCC27524
製品カテゴリー ゲートドライバー
製品 IGBT,MOSFETゲートドライバー
タイプ 低面
マウントスタイル SMD/SMT
パッケージ/ケース WSON-8
運転手数 2 運転手
アウトプットの数 2 生産量
出力電流 5A
供給電圧 - Min 4.5V
供給電圧 - マックス 18V
構成 逆転しない
昇る時間 7 ns
秋の時間 7 ns
最低動作温度 -40°C
最大動作温度 +140°C
主要 な 特徴についてUCC27524
  • 業界標準のピンアウト
  • 2つの独立したゲート駆動チャンネル
  • 5Aピーク源とシンク駆動電流
  • 各出力に対して独立した有効機能
  • TTLとCMOS互換性の論理限界値,電源電圧に依存しない
  • 高い騒音抵抗性のヒステリック・ロジック限界値
  • 入力時に負電圧 (-5V) を処理する能力
  • VDDピンバイアス電源電圧によって制限されない入力と有効ピン電圧レベル
  • 4.5Vから18Vの単電源範囲
  • VDD-UVLO の間では出力が低く保たれる (電源アップと電源オフで故障のない動作を保証する)
  • 急速な増殖遅延 (17ns典型)
  • 急速な上昇と落ち込み時間 (典型的には6nと10n)
  • 2つのチャンネル間の典型的な遅延マッチング
  • 2つの出力は,より高いドライブ電流を平行
  • 入力が浮動しているとき,出力が低い状態で保持される
  • 交差点の動作温度範囲 -40〜150°C
申請についてUCC27524
  • スイッチモード電源
  • DCからDCへの変換機
  • モーター制御,太陽光発電
  • GaNなどの新興の広帯域ギャップ電源装置のためのゲートドライブ
関連部品番号
UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524
よく 聞かれる 質問
Q. あなたの製品はオリジナルですか?
A: はい,すべての製品はオリジナル,新しいオリジナルの輸入は私たちの目的です.
Q:どんな証明書を持っていますか?
A: 私たちはISO 9001:2015認定企業で ERAIのメンバーです
Q:少量注文やサンプルをサポートできますか? サンプルは無料ですか?
A: はい,私たちはサンプル注文と小規模な注文をサポートします.サンプルコストは,あなたの注文またはプロジェクトによって異なります.
Q: 注文はどのように送りますか?安全ですか?
A:私たちはDHL,Fedex,UPS,TNT,EMSなどのエクスプレスで出荷します.また,あなたの提案された転送業者でも使用できます.商品は,良い梱包で安全を確保し,我々はあなたの注文に製品ダメージに対して責任を負います..
Q: 待ち時間はどうですか?
A: ストック部品は5日以内に出荷できます. ストックがない場合は,注文量に基づいてリード時間を確認します.
