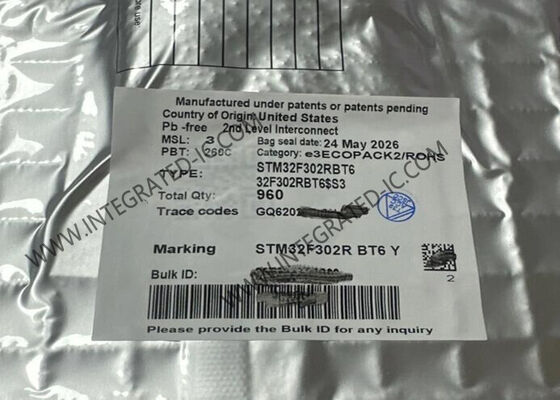

STM32F302RBT6 ARM Cortex-M4 コア,72MHz スピード,および 128KB フラッシュメモリを持つ 32 ビットマイクロコントローラIC

STM32F302 は、最大 72 MHz で動作する高性能 ARM® Cortex®-M4 32ビット RISC コアをベースにしており、浮動小数点ユニット (FPU)、メモリ保護ユニット (MPU)、および組み込みトレースマクロセル (ETM) を搭載しています。このファミリは、高速組み込みメモリ (最大 256 Kbytes の Flash メモリ、最大 40 Kbytes の SRAM) と、2 つの APB バスに接続された広範な拡張 I/O およびペリフェラルを備えています。

• コア: FPU 付き ARM® Cortex®-M4 32ビット CPU (最大 72 MHz)、単サイクル乗算および HW 除算、DSP 命令および MPU (メモリ保護ユニット)
• 動作条件: VDD、VDDA 電圧範囲: 2.0 V ～ 3.6 V
• メモリ: 128 ～ 256 Kbytes の Flash メモリ、最大 40 Kbytes の SRAM (最初の 16 Kbytes に HW パリティチェック実装)
• CRC 計算ユニット
• リセットおよび電源管理: 電源オン/電源オフリセット (POR/PDR)、プログラム可能な電圧検出器 (PVD)
• 低消費電力モード: スリープ、ストップ、スタンバイ
• RTC およびバックアップレジスタ用の VBAT 電源
• クロック管理: 4 ～ 32 MHz クリスタルオシレータ、キャリブレーション付き RTC 用 32 kHz オシレータ、x16 PLL オプション付き内部 8 MHz RC、内部 40 kHz オシレータ
• 最大 87 個の高速 I/O、すべて外部割り込みベクトルにマッピング可能、複数 5 V 耐性
• インターコネクトマトリックス
• 12チャンネル DMA コントローラ
• 2 つの ADC 0.20 μS (最大 17 チャンネル)、12/10/8/6 ビットの選択可能な分解能、0 ～ 3.6 V の変換範囲
• 1 つの 12ビット DAC チャンネル、アナログ電源 2.4 ～ 3.6 V
• 4 つの高速レールツーレールアナログコンパレータ、アナログ電源 2 ～ 3.6 V
• PGA モードで使用可能な 2 つのオペアンプ
• タッチキー、リニアおよびロータリータッチセンサーをサポートする最大 24 個の静電容量センシングチャンネル
• 様々な機能を備えた 32ビットおよび 16ビットタイマーを含む最大 11 個のタイマー
• アラーム付きカレンダー RTC、ストップ/スタンバイからの定期的なウェイクアップ
• 通信インターフェース: CAN インターフェース、2 つの I2C Fast mode plus、最大 5 つの USART/UART、最大 3 つの SPI、USB 2.0 フルスピードインターフェース、赤外線送信機
• シリアルワイヤデバッグ、FPU ETM 付き Cortex®-M4、JTAG
