商品の詳細:
|
| 部品番号: | UCC21520DWR | 電圧 - 絶縁: | 5700Vrms |
|---|---|---|---|
| 脈拍幅のゆがみ（最高）: | 6ns | 電流 - 出力ハイ、ロー: | 4A,6A |
| 電圧-出力供給: | 6.5V~25V | 動作温度: | -40℃～125℃ |
| ハイライト: | 5700Vrms 隔離ゲートドライバー,4A ソース 6A シンク集積回路チップ,デュアルチャンネル絶縁型ドライバー |
||

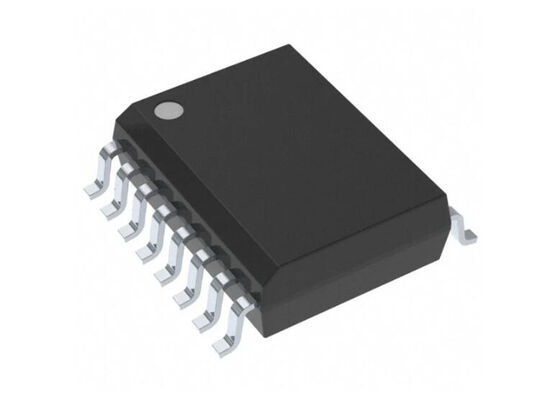

UCC21520は、4Aソースおよび6Aシンクピーク電流を備えた絶縁型デュアルチャンネルゲートドライバです。5MHzまでのパワーMOSFET、IGBT、SiC MOSFETの駆動用に設計されています。入力側は、最小125V/nsのコモンモード過渡耐性（CMTI）を備えた5.7kVRMS強化絶縁バリアによって2つの出力ドライバから絶縁されています。2つの二次側ドライバ間の内部機能絶縁により、最大1500VDCの動作電圧が可能です。
| 製品カテゴリ | ガルバニック絶縁ゲートドライバ |
|---|---|
| 実装スタイル | SMD/SMT |
| パッケージ/ケース | SOIC-16 |
| チャンネル数 | 2チャンネル |
| 絶縁電圧 | 5.7 kV |
| 最小動作温度 | -40℃ |
| 最大動作温度 | +125℃ |
| Pd - 電力損失 | 950 mW |
| 伝搬遅延 - 最大 | 45 ns |
| 立ち上がり時間 | 6 ns |
| 立ち下がり時間 | 7 ns |
| ロジックタイプ | CMOS, TTL |
| ドライバ数 | 2ドライバ |
| 出力数 | 2出力 |
| 動作供給電流 | 3.5 mA |
| 出力電流 | 6 A |
