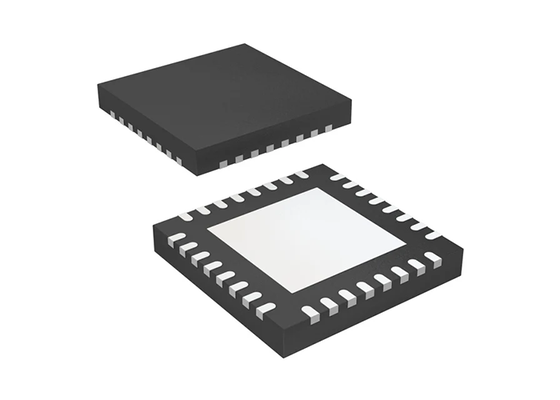

DRV8320SRTVR 集成电路芯片 6V 至 60V 三相智能栅极驱动器，用于电机应用

DRV8320 是一款用于三相应用的集成栅极驱动器。该器件提供三个半桥栅极驱动器，每个驱动器都能驱动高侧和低侧 N 沟道功率 MOSFET。DRV8320 使用集成的电荷泵为高侧 MOSFET 生成正确的栅极驱动电压，并使用线性稳压器为低侧 MOSFET 生成正确的栅极驱动电压。智能栅极驱动架构支持高达 1A 源极和 2A 峰值栅极驱动电流。DRV8320 可从单个电源运行，并支持栅极驱动器 6 至 60V 的宽输入电源范围以及可选降压稳压器 4 至 60V 的输入电源范围。

• 三相半桥栅极驱动器
• 驱动 3 个高侧和 3 个低侧 N 沟道 MOSFET (NMOS)
• 智能栅极驱动架构
• 可调压摆率控制
• 10 mA 至 1 A 峰值源极电流
• 20 mA 至 2 A 峰值灌电流
• 集成栅极驱动器电源
• 支持 100% PWM 占空比
• 高侧电荷泵
• 低侧线性稳压器
• 6 至 60V 工作电压范围
• 可选集成 DC/DC 降压稳压器
• LMR16006X SIMPLE SWITCHER
• 4 至 60V 工作电压范围
• 0.8 至 60V，600 mA 输出能力
• 可选集成三相低侧电流检测放大器 (CSA)
• 可调增益 (5, 10, 20, 40 V/V)
• 双向或单向支持
• 提供 SPI 和硬件接口
• 6x, 3x, 1x 和独立 PWM 模式
• 支持 1.8V, 3.3V 和 5V 逻辑输入
• 低功耗睡眠模式 (12 µA)
• 线性稳压器，3.3 V，30 mA
• 紧凑型 QFN 封装和占位面积
• 通过功率模块实现高效系统设计
• 集成保护功能
• VM 欠压锁定 (UVLO)
• 电荷泵欠压 (CPUV)
• MOSFET 过流保护 (OCP)
• 栅极驱动器故障 (GDF)
• 热警告和关断 (OTW/OTSD)
• 故障指示器 (nFAULT)

• 无刷直流 (BLDC) 电机模块和 PMSM
• 风扇、泵和伺服驱动器
• 电动自行车、电动滑板车和电动出行设备
• 无绳园林和电动工具、割草机
• 无绳吸尘器
• 无人机、机器人和遥控玩具
• 工业和物流机器人
