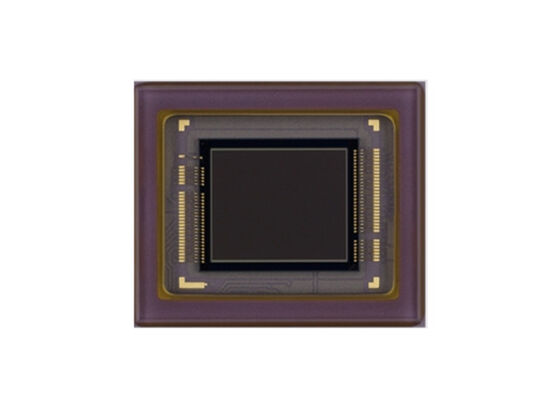

15.968mm対角線、9.07メガピクセル有効画素、14ビットA/Dコンバーター搭載IMX533CQK-D CMOSイメージセンサーIC

IMX533 は、対角 15.968 mm (Type 1) の CMOS イメージセンサーで、カラー方形画素アレイと約 9.07 M の有効画素を備えています。このセンサーは、最大 36 dB の PGA 回路と 14 ビット A/D コンバーターを内蔵しています。14 ビットデジタル出力により、静止画モードで 9.07 M の有効画素の信号を 26.9 フレーム/秒の高速で読み出すことが可能です。さらに、12 ビットデジタル出力で 63.6 フレーム/秒の高速化を実現します。

• Type 1 CMOS アクティブピクセルタイプ
• 方形 1:1 アスペクト比
• 入力クロック周波数 72 MHz
• 全画素読み出しモード
• 各種読み出しモード
• ローリングシャッター機能 動画モード
• H ドライバー、V ドライバー、シリアル通信回路をチップ上に搭載
• +36 dB のゲインを CDS/PGA オンチップで実現 (A/D 14 ビット、12 ビット時)
• 内蔵 11 ビット/12 ビット/14 ビット A/D コンバーター
• 8 レーン SLVS-EC 出力、2.304 / 1.152 Gbps のボーレートに対応
• マルチカメラ機能 (チップ ID 最大 6 個)
• ジャイロデータ挿入機能 (フレームデータにジャイロ IC からのデータを挿入)
• H/V 方向反転読み出しモード
• 裏面照射型
• R、G、B の一次色モザイクフィルターをチップ上に搭載

• 監視カメラ
• カラーカメラ
