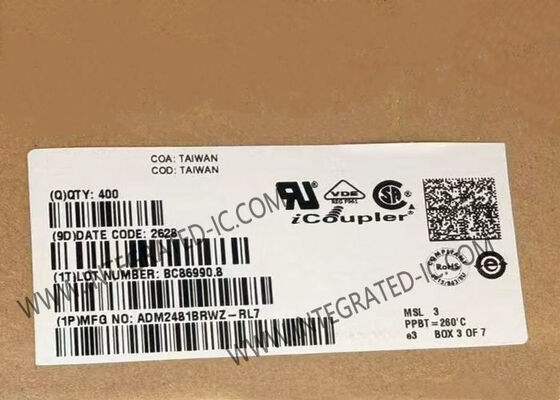

ADM2481BRWZ 集積回路チップ RS-485 2.5KV 信号隔離 500Kbps ハーフデュプレックスと3チャネル隔離器

ADM2481 は、平衡型マルチポイント伝送ライン上の双方向データ通信用に設計された、統合された電気的に絶縁された差動バストランシーバーです。ANSI EIA/TIA-485-A および ISO 8482:1987(E) 規格に準拠しています。iCoupler® テクノロジーを利用した ADM2481 は、3 チャネルアイソレーター、3 ステート差動ラインドライバ、および差動入力レシーバーを 1 つのパッケージに統合しています。ロジック側は 5V または 3V のいずれかの電源で動作しますが、バス側は 5V 電源のみを使用します。

このデバイスは、不適切に終端処理された伝送ラインでの反射を最小限に抑えるためのスルーレート制限出力を備えており、制御されたスルーレートによりデータ伝送は 500 kbps に制限されます。96 kΩ の入力インピーダンスにより、ADM2481 はバス上で最大 256 台のトランシーバーをサポートします。ドライバにはアクティブハイイネーブル機能が含まれており、ドライバ差動出力とレシーバー差動入力は内部で接続されて差動 I/O ポートを形成します。無効になっている場合、または電源電圧が 0V の場合、デバイスはバスへの負荷を最小限に抑えます。アクティブハイレシーバー無効機能も提供されています。
