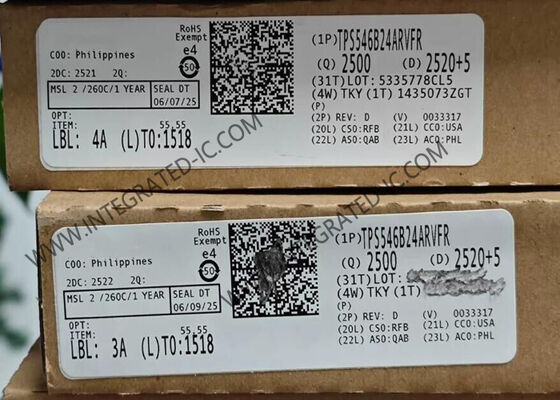

TPS546B24ARVFR 集積回路チップ 20A出力 225kHz から 1.5MHz 切換周波数を持つ積み重ね可能な同期バック変換器

TPS546B24 は、高周波動作と 7 mm × 5 mm パッケージから 20 A の電流出力を実現できる、高度に統合された非絶縁型 DC/DC コンバータです。2 台、3 台、または 4 台の TPS546B24 デバイスを相互接続することで、単一出力で最大 80 A を供給できます。このデバイスは、VDD5 ピンを介して外部 5 V 電源で内部 5 V LDO をオーバーライドするオプションを備えており、コンバータの効率を向上させ、電力損失を低減します。

• 分割レールサポート: 2.95 V ～ 18 V PVIN; 2.95 V ～ 18 V AVIN (スイッチング用 4-VIN VDD5)
• 統合 5.5 mΩ/1.8 mΩ MOSFET
• 選択可能な内部補償を備えた平均電流モード制御
• 最大 80 A の電流共有で 2 倍、3 倍、4 倍スタッカブル、出力あたり単一アドレスをサポート
• ピンストラップまたは PMBus VOUT_COMMAND を使用して 0.5 V ～ 5.5 V の出力を選択可能 (0.25 V ～ 5.5 V)
• VOUT、IOUT、および内部ダイ温度のテレメトリを備えた広範な PMBus コマンドセット
• 内部 FB 分割器による差動リモートセンシングで < 1% VOUT エラー -40℃ ～ +150℃ TJPMBus による AVS およびマーギング機能
• MSEL ピンによる PMBus デフォルトのピンプログラミング
• 225 kHz ～ 1.5 MHz の 12 個の選択可能なスイッチング周波数 (8 ピンストラップオプション)
• 周波数同期イン/同期アウト
• プリバイアス出力に対応
• 強く結合されたインダクタに対応
• 7 mm × 5 mm × 1.5 mm、40 ピン QFN、ピッチ = 0.5 mm
• アプリケーション

• アクティブアンテナシステム、リモートラジオおよびベースバンドユニット
• 自動テスト装置、CT、PET、および MRI
• ASIC、SoC、FPGA、DSP コア、および I/O 電圧
• その他の電子部品 在庫あり
