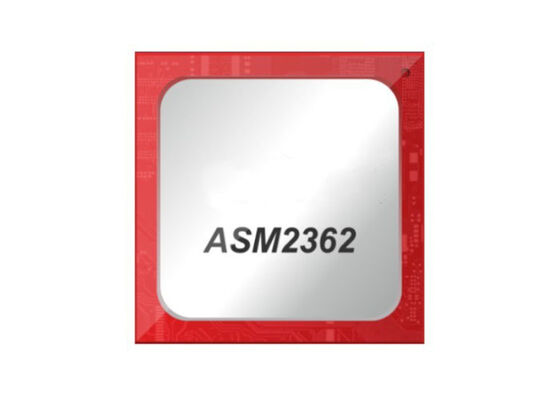

ASM2362 統合回路チップ PCI Express - USB ブリッジコントローラー 10Gbps PCI Express Gen3 x2 および USB3.1 Gen2 対応

ASM2362は,PCI Express (下流ポート) からUSB3.1 (UFP) へのブリッジであり,PCI Express Gen3 x2と1つのUSB3.1 Gen2デバイスポートのインターフェースを備えています.PCI エクスプレス Gen3 x2 バスとUSB 3 の間で 10Gbps の高帯域幅を供給する.1 スーパースピードプラス バス

• USB から PCI Express NVMe SSD ブリッジ
• C型アプリケーションのための統合された10Gbps mux
• C型アプリケーションのための統合CC論理
• パーソナライズされたRAMコードのための外部ROMとのSPIインターフェースをサポートする
• I2C と GPIO と UART インターフェースのサポート
• 内部 3.3V から 2.5V LDO
• ローカル25MHz結晶
• 緑色パッケージ 9x9 mm2 QFN 64 (Pb のない)

• USB3.1 Gen2までサポート
• サポート BOT と UAS プロトコル
• USBリンクの電源管理をサポートする
• USBホットプラグをサポート
• スプレッドスペクトルクロック制御をサポートする
• unmap コマンドセットをサポートする
• ATA パススルー コマンドセットをサポートする
• サポート Vendor 特定のコマンドセット
• Universal Serial Bus 3.1 Revision 1 に適合している.0
• USB Type-C 仕様リリース 1 に適合する.3

• PCI エクスプレス Gen3 x2 までサポート
• ドライバなしで PCI Express NVMe SSD をサポートする
• スプレッドスペクトルクロック制御をサポートする
• 100MHzの差点基準クロック出力
• M.2 と U.2 などを含む PCI Express ソケットの変数型をサポートする
• PCI エクスプレスリンク 電力管理をサポート
• PCI エクスプレス ベーススペック 3.1a 修訂
• PCIe M.2 リビジョン 1 に準拠する.0

• NVMe パワー管理をサポート
• NVMe: SCSI翻訳参照修正1をサポートする.5
• サポート トリム コマンドセット
• NVMe エラー レポート&復旧をサポートする
• S.M.A.R.T ドライブ監視
• NVMe リビジョン 1.3c に準拠する

ターゲットアプリケーションには,高性能外部SSDまたはPC,ノートPC,サーバー,ドッキングステーションおよび埋め込みシステム上のSSD搭載用のUSB3.1 Gen2 NVM Express SSDが含まれます.
